Trousse De Raccordement Scotchcast Sans Connecteur Intégré- Série 92-NBB 2 – 3M

Trousse Coulée Scotchcast 92-NBB 2 GS 3M

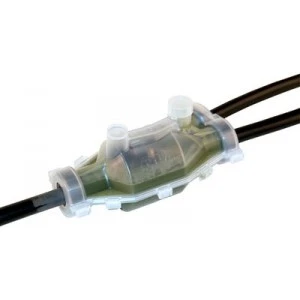

Cette trousse coulée Scotchcast 92-NBB 2 GS, de la marque 3 M, est un dispositif de jonction électrique servant au raccordement des câbles et des conducteurs de courant. Elle assure d’une part le branchement des fils entre eux, et d’autre part l’isolation et la protection de la jonction. Ce dispositif est composé d’un corps de moule transparent doté de connecteur et d’un sachet de résine à base d’époxy haute performance pour l’isolement de la connexion. Cette trousse coulée est capable de raccorder jusqu’à 5 câbles, avec une section allant de 2,5 à 35 mm2 pour les conducteurs principaux et de 2,5 à 25 mm2 pour les dérivés. Elle est compatible avec tous les câbles U1000 R2V, avec une tension d’emploi allant jusqu’à 1 kV.

Les + du produit :

• Rapide et propre grâce au système de mélange et de coulée optimisé
• Boîtier innovant entièrement transparent pour une installation correcte des câbles
• Protection mécanique et haut niveau d’isolation électrique

Caractéristiques générales :

• Les trousses de raccordement en dérivation (Y) 3M ScotchcastTM de la série 92-NBB 1C à 92-NBB 2C sont conçues pour le raccordement de 1 à 5 conducteurs non écrantés, polymère pour des câbles énergie basse tension.
• L’application couvre à la fois l’isolation électrique et la protection mécanique des épissures incluant le connecteur de dérivation IPC.
• Ces trousses sont destinées à des applications intérieures et extérieures en configuration enterrées et immergées.
• Résine 40 livrée en sachet transparent intégrant un système de mélange et coulée (CMP).
• Un corps de moule en deux parties fermé par des clips pour une application simple et rapide, intégrant un adaptateur de coulée adapté au système CMP
• Connecteurs de dérivation à percement d’isolant (IPC)
• Corps de moule transparents pour permettre un contrôle simplifié de la distance entre connecteur dans la trousse de raccordement
• Un bouchon pour éviter toute pollution
• Des éléments en mousse prédécoupés pour assurer l’étanchéité avec le corps de moule pour l’ensemble des diamètres de câbles correspondant à l’application de la trousse sélectionnée
• Type de câble : U-1000 R2V
• Câble principal en mm² : 4×4 – 4×35 / 5×2.5 – 5×25
• Câble dérivé en mm² : 4×4 – 4×25 / 5×2.5 – 5×25
• Autres type de câbles Ø maximum des câbles en mm :
  • Principal : 16 – 33
  • Dérivé : 16 – 33

Composition des Kits :

• Corps de moule transparent en deux parties avec un bouchon d’obturation
• Sachet de résine avec ScotchcastTM 40 intégrant le système de mélange et de coulée CMP
• Elément en mousse prédécoupée
• Eponge abrasive
• Fiche d’instruction

Caractéristiques du produit :

• Tension assignée d’emploi : 1 kV
• Type de résine : Epoxy
• Température de stockage : 15°C à 35°C
