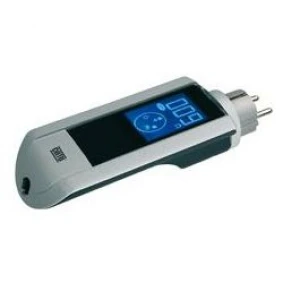

Contrôleur Mesureur De Terre Et De Continuité CATOHM DT-300 – Catu

Contrôleur mesureur de terre et de continuité

Une bonne mise à la terre de votre installation électrique est primordiale pour la sécurité des utilisateurs. Le contrôleur-mesureur de prise de terre et de continuité CATOHM DT-300 permet de contrôler le bon fonctionnement de la mise à la terre. Il sert également à mesurer les caractéristiques des matériels et installations électriques : tension, intensité, continuité… Émettant des signaux sonores pour les contrôles de continuité et affichant directement sur un écran LCD les valeurs mesurées, cet appareil est facile à utiliser. Doté d’une autonomie totale (sans pile), il garantit la conformité d’une nouvelle installation électrique et en assure une protection optimale. Cet instrument de mesure peut être utilisé sur une prise 2P+T ou sur un tableau BT avec cordon.

Les + du produit :

• Autonomie totale (sans pile)
• Utilisation à deux options : sur prise 2P+T ou sur tableau BT avec cordon
• Affichage instantané sur l’écran bicolore LCD facilitant l’interprétation des mesures en fonction de la conformité de l’installation.
• Mesure la boucle de terre (boucle de défaut) sans provoquer le déclenchement des disjoncteurs : < 15 mA.
• Doté d’un revêtement antidérapant pour une meilleure prise en main.
• Livré complet avec sa pointe de touche sur cordon prolongateur de 7 m et notice d’utilisation, sans étui.

Caractéristiques générales :

• CATOHMTM Nouvelle Génération DT-300 est conçu selon les normes NF EN 61557-4 et les exigences de la NF C 15-100.
• La mesure de la résistance de terre, effectuée par cet appareil, repose sur le principe de mesure dit “de boucle de défaut”.
• Le CATOHMTM NG DT-300 permet de contrôler par affichage sur écran LCD :
  • la présence de tension et la conformité du réseau,
  •  la position de la phase,
  • le raccordement à la terre du conducteur de protection, avec comme fonctions principales la mesure de la valeur de résistance de terre, ainsi que le contrôle de la continuité des masses métalliques par signal sonore.
• Une fois connecté sur une installation correctement raccordée l’affichage de la valeur de terre se fait instantanément sur la partie supérieure de l’écran LCD à 4 digits pouvant indiquer des valeurs de résistance de terre allant de :
  • 0 à 100Ω, digits de couleur BLEU (? au seuil de 100 Ω préconisé par la NF C 15-100),
  • 101 à 1999 Ω, digits de couleur ROUGE
• La mesure s’effectue avec une précision de (+/- 3 % + 1 digit) sur résistance pure, plage 0-200 Ω, à 23°C +/- 5°C.

Caractéristiques techniques :

• Tension nominale: 230V (schéma TT)
• Fréquence: 50/60 Hz
• Continuité prise en compte 2 Ω
• Présence tension 400 V
• Protection : IP40 / IK06
• Classe II
• Catégorie III : 600 V
• Utilisation : – 15°C à + 45°C
• Ecran affichage : 4 digits
• Raccord à la terre : < 2000 Ω
• Dimensions (mm) : 71 x 210 x 51
• Poids (kg) : 0,360
• Conforme CEI 61010-1, EN 61557-4, NF C15-100.
• Livré complet avec sa pointe de touche sur cordon prolongateur de 7 m et notice d’utilisation, sans étui.
• Contrôle de continuité des masses métalliques à l’aide de la pointe de touche de sécurité sur cordon prolongateur de 7 m.

Référence CATU : DT-300 / DT300 / CATDT300
